Für die steigende Nachfrage nach einer schnellen und effektiven Abfüllung von CO2-haltigen Getränken und stillen Getränken in PET-Flaschen hat KHS Verbesserungen an seinem modularen Füller Innofill PET DRV vorgenommen. Selbst unter extremen Bedingungen werden Getränke in zuverlässig hoher Qualität abgefüllt.
Zumeist mit Streckblasmaschine im Duoblock – oder ergänzend mit Etikettierer als TriBlock – gibt es für den Innofill PET DRV ab sofort drei Neuerungen. Damit wird der Füller den wachsenden Anforderungen der Getränkeindustrie speziell bei CO2-haltigen und stillen Getränken gerecht: Erstens profitieren Abfüller von höheren Leistungen bei großvolumigen Behältern, ohne auf die volle Flexibilität verzichten zu müssen. Zweitens definiert KHS seinen eigenen High-Speed-Begriff mit einer Leistung von bis zu 90.000 PET-Flaschen pro Stunde neu. Und drittens sorgt der Einsatz einer Flaschenboden-Vollstrahlkühlung für noch zuverlässigere Qualität.
(Bild: KHS)
Mit der neuen Fülleroption Innofill PET DRV HC (High Capacity) bietet KHS bei der Abfüllung von großvolumigen Behältern ab 1,5 Liter genau zusätzliche Flexibilität. Dank zweier technischer Optimierungen kann die Maschinenleistung bei diesen Behältergrößen um bis zu 15 Prozent gesteigert werden: Zum einen wurde dafür der Produktkessel angehoben, sodass die statische Höhe zwischen Rohrringbehälter und Füllventil zunimmt. Daraus folgt eine höhere Schüttgeschwindigkeit. Um dennoch uneingeschränkte Flexibilität bieten zu können, wurde zum anderen das pneumatische Umschaltventil zwischen Tank und Füllventil mit drei statt bisher zwei Schaltstufen versehen.
Getränkehersteller haben die Wahl zwischen drei verschiedenen Füllgeschwindigkeiten und können kleine ebenso wie große Behälterformate in jeweils optimaler Qualität und Zeit abfüllen. Der CO2-Verbrauch wird durch die verschiedenen Füllgeschwindigkeiten nicht beeinflusst: Liegt der Verbrauch bei einer 300-Milliliter-Flasche noch bei 150 Gramm pro Hektoliter, nimmt dieser mit zunehmenden Volumen kontinuierlich ab und geht für eine 1,0-Liter-Flasche gegen Null. Für größere Behälter wird überhaupt kein CO2 mehr benötigt.
“Der Grund für diesen außergewöhnlich geringen Verbrauch liegt in unserem Verzicht auf die Düsentechnik im Füllventil, mit der wir in der Vergangenheit die Füllgeschwindigkeit in der Flasche gesteuert haben. Im Zuge unserer neuen modularen Plattform erfolgt dies stattdessen auf dem Produktweg zwischen Rohrringkessel und Füllventil, sodass es zu keinem Gasverlust mehr kommt.“
Manfred Härtel, Product Manager Filling bei KHS
„Mit der Abfüllung von bis zu 90.000 Behälter pro Stunde bei kohlensäurehaltigen Erfrischungsgetränken haben wir auf die wachsenden Anforderungen unserer Kunden reagiert“, erklärt Härtel. „Bei diesen hohen Geschwindigkeiten liegt die Kunst vor allem darin, die Getränkebehälter so sicher und schonend wie möglich zu transportieren, damit Beschädigungen vermieden werden und der Inhalt nicht herausschwappt.“
Die neu entwickelte Flaschenbodenkühlung ist ein Teil der energieeffizienten und besonders kompakten Blocklösung. „Bei der Abfüllung von kohlensäurehaltigen Limonaden oder Mineralwasser müssen die PET-Flaschen dem erforderlichen Fülldruck standhalten“, erklärt Härtel.
“Um die dafür erforderliche Stabilität bieten zu können, muss der mit einer Temperatur von rund 80 Grad Celsius aus der Streckblasmaschine kommende Behälter möglichst rasch abgekühlt werden, damit er vollständig erstarrt. Dies sei besonders am komplex ausgeformten Flaschenboden notwendig, wo sich der Anspritzpunkt befindet. Speziell in tropischen Regionen mit teils sehr hohen Hallentemperaturen stößt das bisherige Verfahren der Konvektionskühlung mit einem Luft-Wasser-Gemisch an seine Grenzen. Hier kann im schlimmsten Fall eine Beschädigung des noch weichen Bodenmaterials mit negativen Folgen für die Standfestigkeit oder Dichtigkeit nicht komplett ausgeschlossen werden.“

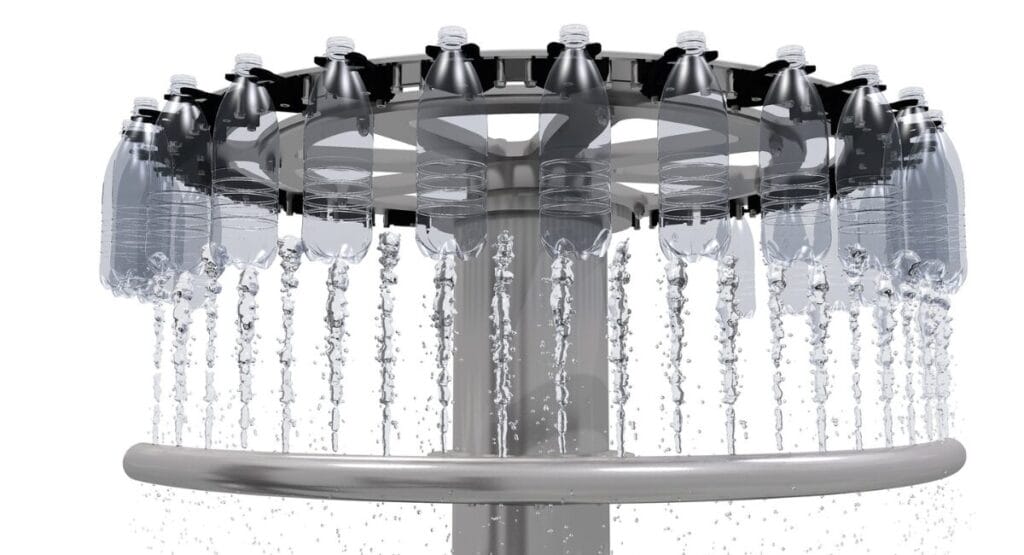

Um dieses Risiko gar nicht erst in Kauf nehmen zu müssen, setzt KHS auf die effektive und schonende Flaschenboden-Vollstrahlkühlung, bei der die Behälter vor der Druckabfüllung eine ausreichende Stabilität erhalten. Durch einen gefilterten Kühlwasserumlauf wird der Einsatz von Wasser reguliert und somit reduziert. Neben seinen ausgezeichneten Kühleigenschaften überzeugt das Verfahren mit besserer Hygiene und der Einsparung von zwei Sternen. „Für den Innofill-PET-DRV-Füller ist diese zuverlässige Technologie ab sofort der neue Standard“, betont Härtel abschließend.
Quelle:KHS
